车间里搁着一套用了八年的注塑模，型腔已经磨出了痕迹，产品开始出现飞边和尺寸漂移。客户那边催着复产，结果翻遍档案，当年的三维图纸要么从没存过，要么存在某台早已淘汰的电脑里。手上只有这套铁疙瘩，和一堆它打出来的合格旧件。这种局面，放在十几年前几乎是死局——老师傅拿卡尺一点点量，照着仿，仿出来八九不离十，但那个"不离十"足够让模具报废。换到今天，处理它的方式完全变了：把实物扫成数据，让数据替代图纸。这就是三维扫描逆向工程在模具行业里最实在的用处。

从一块铁到一个能加工的模型，中间隔着几道关

有意思的是，很多人以为逆向工程就是"扫一下就出图"，真正做过的人知道，扫描只是开头，后面的活儿才是关键。整条链路拆开看，大致是四段，每一段都有自己的门道。

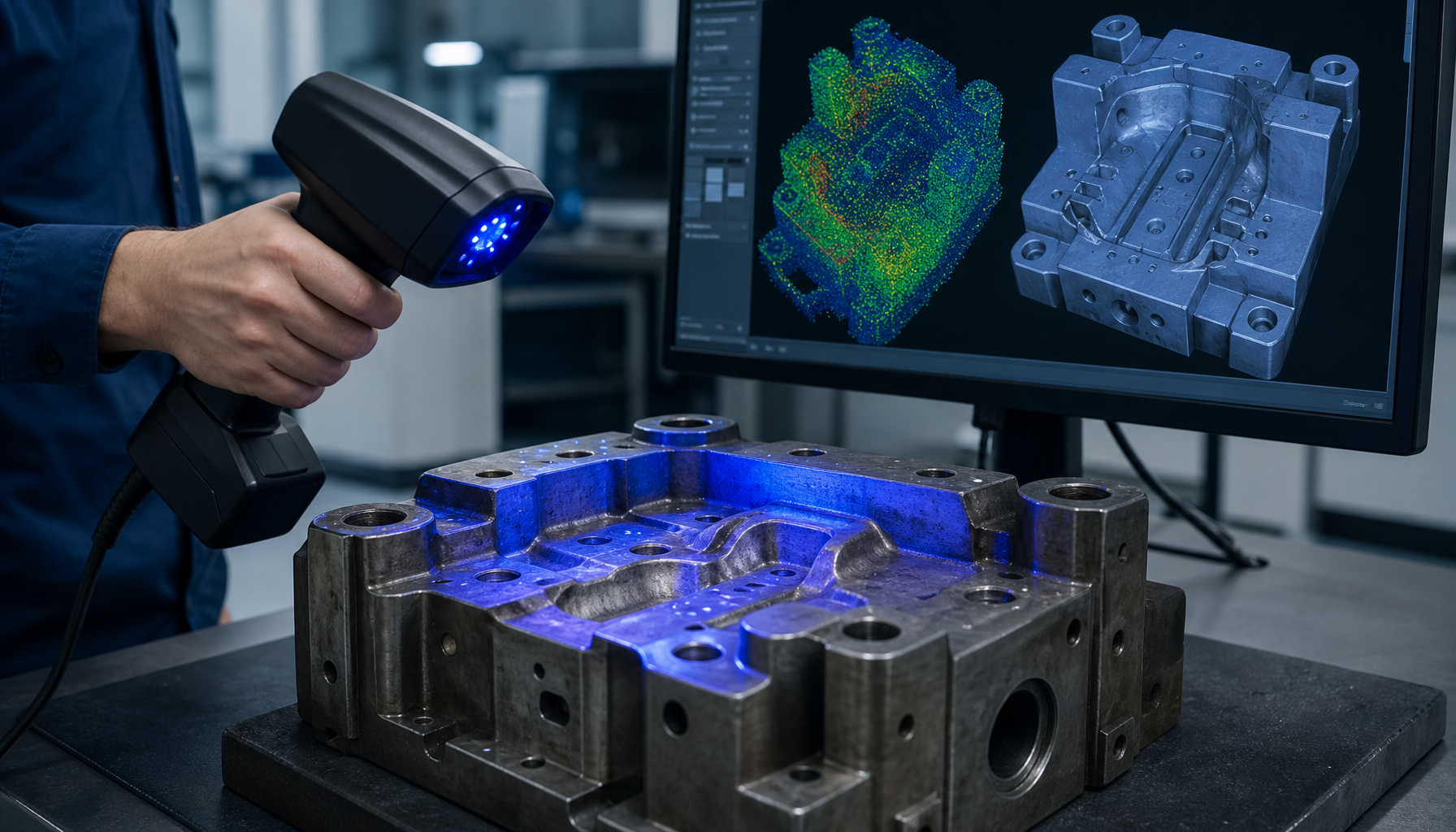

第一段是采集。用三维扫描仪把模具或样件的表面形状抓下来，得到的是一大片密密麻麻的点，行话叫点云。这里就有讲究了：模具型腔大多是金属，表面要么反光要么发暗，普通的激光扫描容易丢数据，蓝光扫描在细节和精度上往往更稳。曲面平缓的大件和带尖角深腔的精密件，适合的扫描方式不一样，这一步选错了，后面全是返工。

第二段是处理点云。扫出来的点云是"毛坯数据"，有噪点、有空洞、有重叠，得先去噪、补洞、对齐，再封装成一张连续的三角面片网格。这一步看着枯燥，却直接决定了最终模型的还原度。点云质量差，后面建出来的模型再漂亮也是空中楼阁。

第三段是逆向建模。这是最考验功夫的一段——把网格重新变回有参数、可编辑的CAD模型。不是简单地"描一遍轮廓"，而是要判断这个面原本是规则的平面、圆柱还是自由曲面，把设计者当年的意图重新读出来。读懂了，模型才好改、好补偿磨损量；读不懂，扫出来的只是一个没法二次开发的死壳子。逆向建模软件和后续的CAD/CAM能不能顺畅打通，在这一步体现得最明显。

第四段是验证。模型建完不能直接拿去加工，得先和原始实物比对一遍，看看偏差落在哪、超没超公差。这一步通常靠三维扫描的型面比对，或者上三坐标测量机（CMM）做关键尺寸的复核。两套数据叠在一起，颜色一深一浅，哪里贴合、哪里跑偏，一目了然。

四段走下来，那套没图纸的旧模就有了一份能复产、能优化、能存档的数字底子。逆向工程的价值不在某一台设备多先进，而在这条链路能不能完整地咬合起来。

逆向工程在模具行业，远不止"救旧模"这一件事

观察下来会发现，模具厂用三维扫描逆向工程的场景，比想象中宽得多。复制旧模只是其中最容易理解的一个。

还有几类用得很频繁的场景：

一是首件检测和型面检测。模具开出来试模，第一件产品对不对、型面有没有做到位，扫一遍和设计模型比对，偏差报告比卡尺逐点测快得多，也全面得多。

二是磨损监测。一套模用了一段时间，型腔会逐渐磨损，定期扫描和初始状态做型面比对，能看出哪里磨得快，提前安排修模，而不是等到产品报废才发现。

三是产品反推模具。客户拿来一个手板或竞品样件，要照着做模，没有任何数模，只能先把样件扫成点云，逆向出三维模型，再据此设计模具。

这几类需求背后是同一个共性问题：实物和数据之间需要一座桥。做这类项目的工程师常常会发现，难点不在某一个孤立环节，而在设备、软件、检测三者能不能配套——扫描仪精度够了，点云软件却处理不动大数据量；建模软件强，又和检测环节的数据格式对不上。整条链路里只要有一环掉链子，前面的投入就打了折扣。

为什么这套链路，在行业展会上反而最容易看清楚

这就引出一个挺现实的问题：三维扫描逆向工程涉及的环节这么多，分头去了解，往往是扫描仪厂家只讲采集、软件厂家只讲建模、检测设备厂家只讲比对，拼不出全貌。而这类聚焦模具全产业链的行业展会，恰好把这条原本被切成几段的链路重新摆到了一起。

在面向精密成型和模具制造的专业展会上，通常能在相邻的展区里同时看到几类解决方案：有做蓝光、激光三维扫描仪的硬件厂家，有专攻点云处理和逆向建模软件的开发商，有提供三坐标测量机和型面检测系统的计量设备商，也有干脆把扫描、建模、检测打包成服务的服务商。这种空间上的集中，让人能把"从一块铁到一个模型"的完整路径在一个下午里走一遍。

现场还有一个隔着屏幕体会不到的东西：实物演示。逆向工程的很多细节，光看参数表是没感觉的：扫描仪对反光金属表面的实际表现、软件处理大点云时顺不顺、不同精度档次的设备扫出来的细节差多少，这些只有在现场看着设备真的扫一遍、数据真的跑出来，才有直观判断。行业里有个朴素的规律：愿意把整套流程搬到现场跑给人看的厂家，通常在这条链路上已经趟得比较熟了。

这类展会另一层价值，在于它顺带把行业的最新进展集中呈现了出来。比如扫描精度和速度这两年往哪个方向走、点云软件的自动化建模做到了什么程度、检测环节和数字化质量管理怎么打通——这些趋势分散在各家产品里，逛一圈下来，大致的行业坐标就有数了。对于一个正打算把逆向工程能力补进自己车间的工程师来说，这种全局视野比单看一份产品手册有用得多。

回到开头那套没有图纸的旧模。把它救回来需要的不是某一件神器，而是采集、处理、建模、检测一整条能咬合的链路。三维扫描逆向工程之所以在模具行业越用越广，正是因为它把"实物"和"数据"之间那道一直存在的鸿沟填上了。而要在短时间里把这条链路的全貌拼清楚，集中了上中下游的行业展会，是个省时间的去处。
